उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
मॉडल 14, 17, 20, 25, 32
उत्पाद का वर्णन

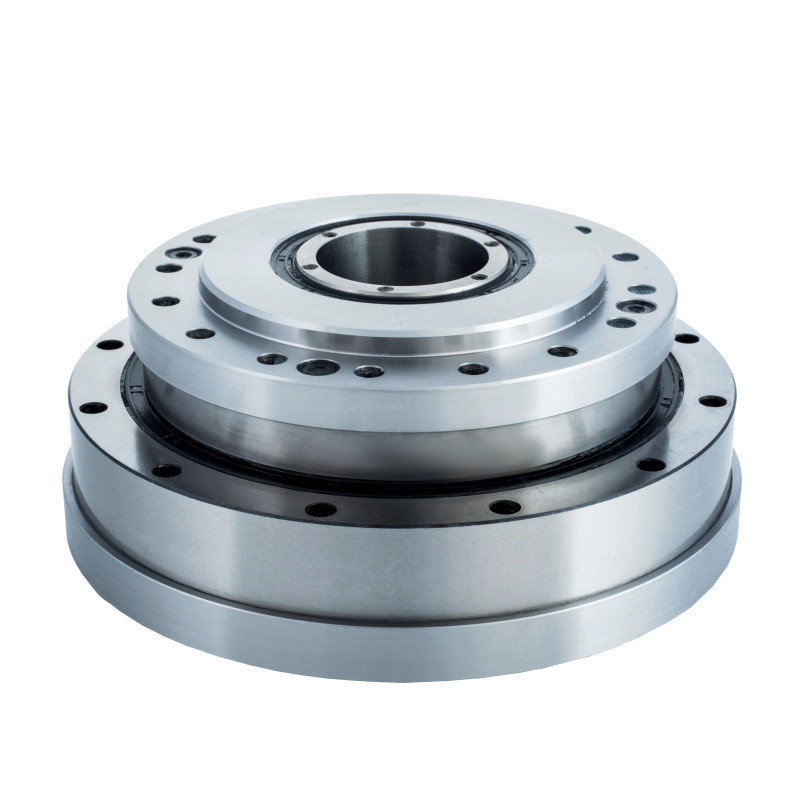

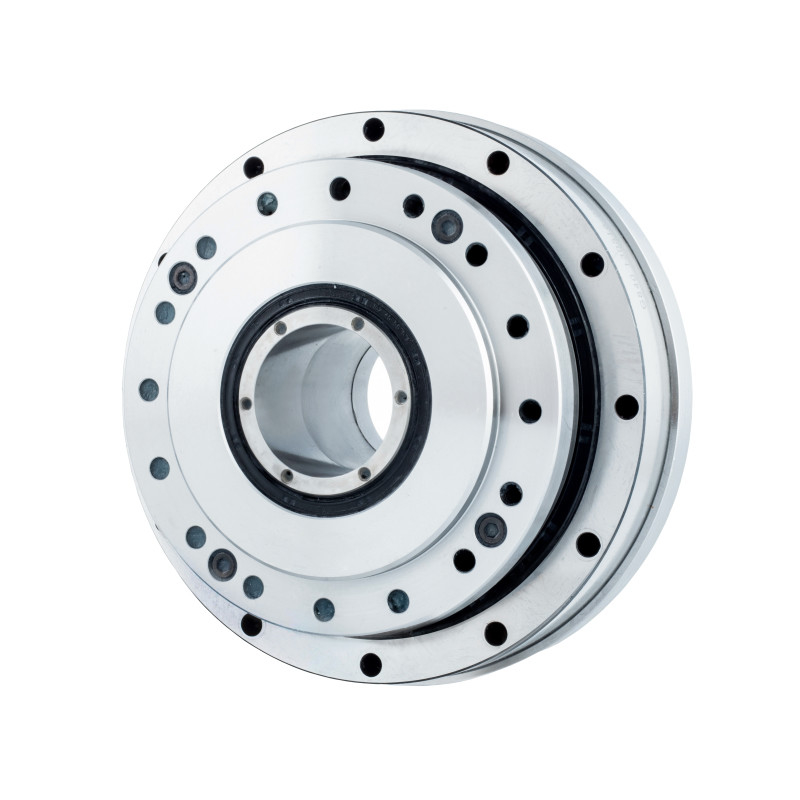

एलएचडी- III श्रृंखला तनाव तरंग कम करनेवाला उच्च टोक़ क्षमता वाले अल्ट्रा-फ्लैट गियर इकाइयां है।
यह आसानी से एकीकरण के लिए एक कॉम्पैक्ट और सरल लेआउट के साथ डिज़ाइन किया गया है, अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के लिए एक छोटे पदचिह्न और कम वजन की पेशकश करने में मदद करता है।
ये अल्ट्रा-फ्लैट गियर रिड्यूसर रोबोट एंड जॉइंट्स और ग्राहक-एंड रिड्यूसर के रूप में उपयोग के लिए अत्यधिक उपयुक्त हैं।
प्रमुख विशेषताएं
एलएचडी - III श्रृंखला के नामित मापदंडों की तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अनुमत अधिकतम इनपुट रोटेशनल स्पीड ((ग्रिज) | अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) | प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन |
| Nm | Nm | Nm | Nm | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.64 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.87 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 1.14 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 1.75 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 3.56 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |
विस्तृत चित्र
| एलएचडी - III सीरीज अल्ट्रा - फ्लैट स्ट्रेन वेव रिड्यूसर के प्रमुख विशेषताएं | |||
| उत्पाद | अल्ट्रा-फ्लैट स्ट्रेन वेव रिड्यूसर | ||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | ||
|
कमी अनुपात
|
50, 80, 100 | ||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
3500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
8500 र/मिनट | ||
|
डिजाइन जीवन
|
10000 घंटे | ||
|
मॉडल
|
14, 17, 20, 25, 32 | ||
|
वजन
|
0.34 से 1.9 किलो तक | ||
| वारंटी | 1 वर्ष | ||
आवेदन
|
|
|
| औद्योगिक रोबोट | एयरोस्पेस | पैकेजिंग सिस्टम |
