उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
मॉडल 8, मॉडल 11
उत्पाद का वर्णन
मॉडल 8 और मॉडल 11 एलएस और एलएच श्रृंखला के हार्मोनिक ड्राइव गियर यूनिट को मिनी-आकार के तनाव तरंग कम करने वाले के रूप में जाना जाता है।
एलएस और एलएच श्रृंखला लघु तनाव तरंग कम करने वाले एक बहुत ही कॉम्पैक्ट पैकेज में उच्च स्थिति सटीकता प्रदान करते हैं।
ये हार्मोनिक ड्राइव अर्धचालक और रोबोटिक्स अनुप्रयोगों के लिए उपयुक्त हैं, विशेष रूप से छोटे औद्योगिक और सहयोगी रोबोटों के लिए हाथ की धुरी के अंत में,औद्योगिक मशीनरी जहां वजन एक महत्वपूर्ण कारक है.
प्रमुख विशेषताएं
• कॉम्पैक्ट और हल्का
• उच्च स्थिति सटीकता
• उच्च टोक़ क्षमता
• उच्च रेडियल, अक्षीय और क्षण भार क्षमता
• तीन कटौती अनुपात उपलब्ध: 50:1 से 100:1
एलएस श्रृंखला के नामित मापदंडों की तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.25 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 0.17 | 10000 | ||||
एलएच श्रृंखला के नामित मापदंडों की तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||

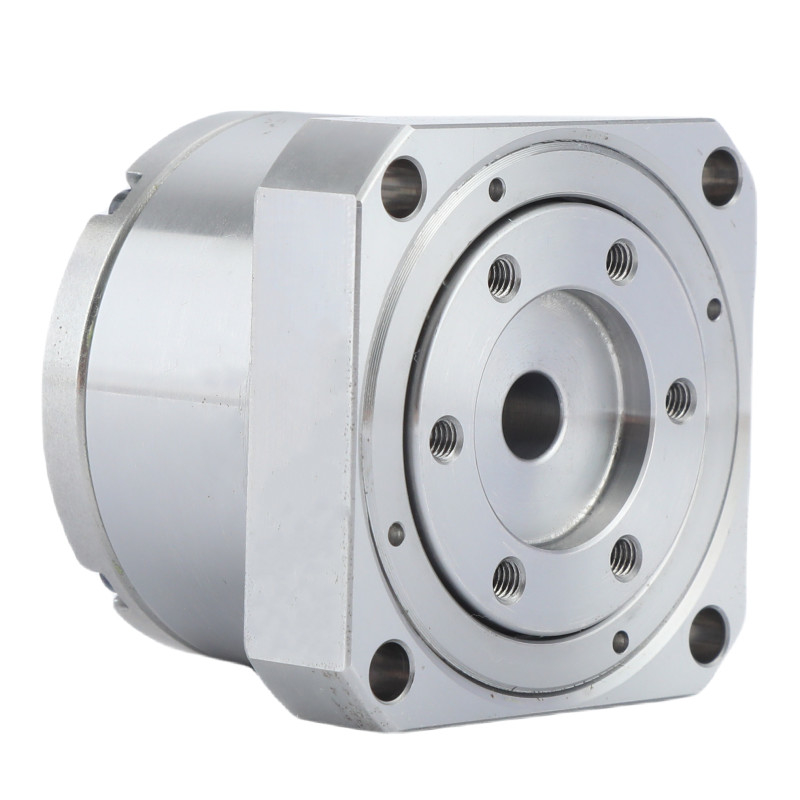

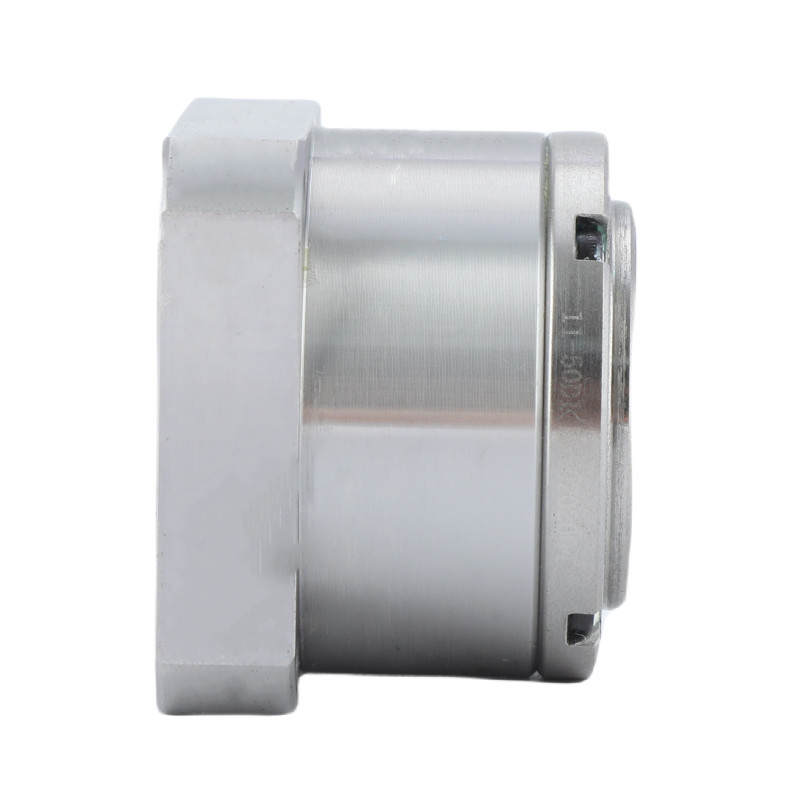

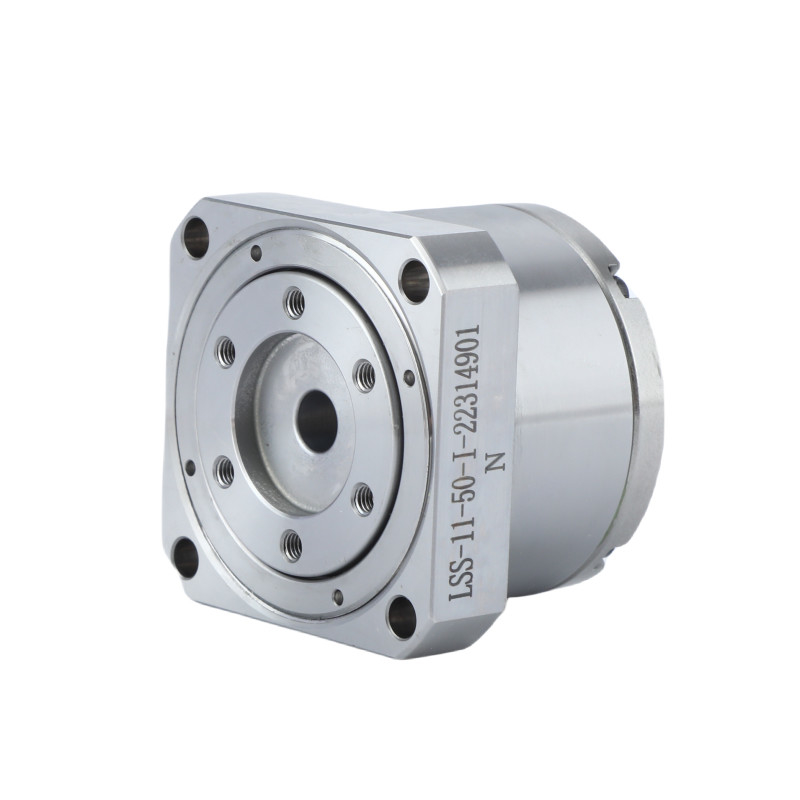

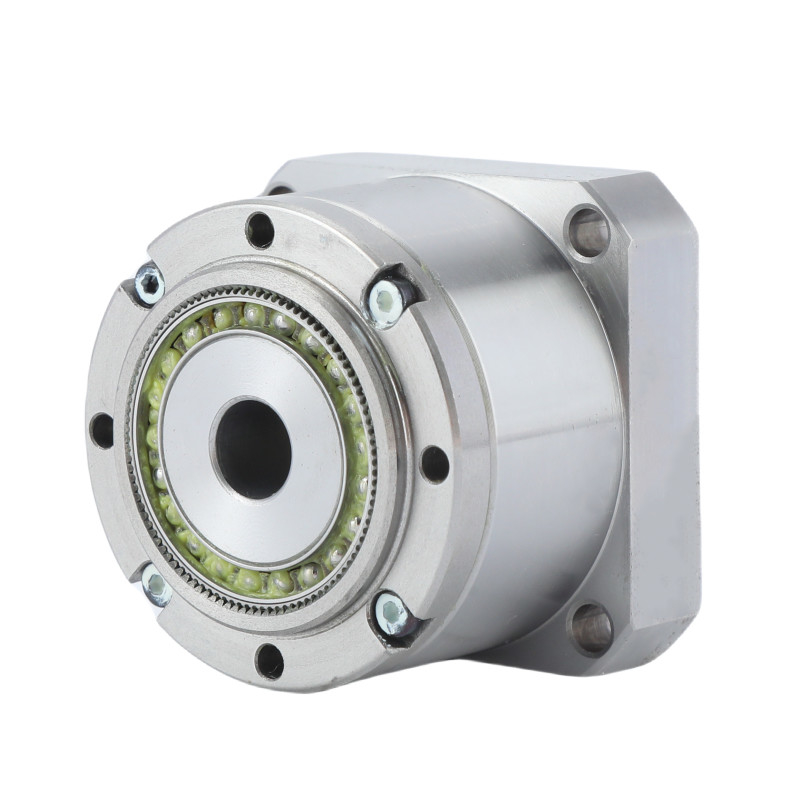

विस्तृत चित्र
| मुख्य विशेषताएंएलएस और एलएच सीरीज़ लघु हार्मोनिक ड्राइव | |||
| उत्पाद | मिनी स्ट्रेन वेव रिडुसर | ||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | ||
|
कमी अनुपात
|
50, 80, 100 | ||
|
प्रतिकूल प्रतिक्रिया
|
30 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
3500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
8500 र/मिनट | ||
|
डिजाइन जीवन
|
10000 घंटे | ||
|
मॉडल
|
8, 11 | ||
|
वजन
|
00.06 से 0.27 किलोग्राम | ||
| वारंटी | 1 वर्ष | ||
आवेदन
हार्मोनिक ड्राइव या हार्मोनिक गियर ड्राइव, विशेष गियर तंत्र हैं जो अपनी सटीकता और कॉम्पैक्ट डिजाइन के लिए जाने जाते हैं।वे अपने अद्वितीय गुणों के कारण विभिन्न क्षेत्रों में आवेदन पाते हैं.
| रोबोटिक्स | हार्मोनिक ड्राइव का उपयोग रोबोटिक्स में उनके उच्च टोक़-से-वजन अनुपात और सटीकता के लिए व्यापक रूप से किया जाता है। वे रोबोटिक बाहों और पैरों में ठीक नियंत्रण और स्थिति प्राप्त करने में मदद करते हैं। | |
| एयरोस्पेस | एयरोस्पेस इंजीनियरिंग में, इन ड्राइव का उपयोग उपग्रह और अंतरिक्ष यान प्रणालियों में उनकी विश्वसनीयता और कॉम्पैक्टनेस के कारण किया जाता है।वे उन तंत्रों में आवश्यक हैं जिनके लिए उच्च परिशुद्धता और न्यूनतम प्रतिक्रिया की आवश्यकता होती है, जैसे उपग्रह एंटेना और लैंडिंग गियर। | |
| चिकित्सा उपकरण | हार्मोनिक ड्राइव का उपयोग विभिन्न चिकित्सा उपकरणों में किया जाता है, जिसमें सर्जिकल रोबोट और नैदानिक उपकरण शामिल हैं।उनकी सटीकता और चिकनी गति संवेदनशील संचालन और सटीक निदान के लिए महत्वपूर्ण हैं. | |
| औद्योगिक स्वचालन | इन्हें औद्योगिक स्वचालन प्रणालियों में सामग्री हैंडलिंग, असेंबली और मशीन टूल्स जैसे कार्यों के लिए नियोजित किया जाता है।सटीकता बनाए रखते हुए उच्च भारों को संभालने की उनकी क्षमता उन्हें इन अनुप्रयोगों के लिए उपयुक्त बनाती है. | |
| ऑप्टिकल सिस्टम | हार्मोनिक ड्राइव का उपयोग ऑप्टिकल प्रणालियों में किया जाता है, जैसे उच्च परिशुद्धता वाले दूरबीन और कैमरे, जहां सटीक स्थिति और न्यूनतम यांत्रिक खेल महत्वपूर्ण हैं। | |
| मोटर वाहन | ऑटोमोबाइल अनुप्रयोगों में, सामंजस्यपूर्ण ड्राइव उन प्रणालियों में पाए जा सकते हैं जिन्हें कॉम्पैक्ट और कुशल गति नियंत्रण की आवश्यकता होती है,जैसे कि कुछ प्रकार के स्टीयरिंग तंत्र या उन्नत ड्राइवर सहायता प्रणाली (ADAS) में. | |
