उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
HPJM-RE50-70-PRO-XX
वीडियो
पी/एन व्याख्या
उत्पाद का वर्णन
रोबोट जोड़ों की मोटर एक महत्वपूर्ण घटक है जो रोबोट बांह या इसी तरह की प्रणालियों की गति को संचालित करता है। यह आम तौर पर एक घूर्णी actuator है, और इसकी प्रमुख आवश्यकताएं आवेदन पर निर्भर करती हैं,जैसे सटीकता, टॉर्क, गति और विश्वसनीयता।
चूंकि आपके रोटरी एक्ट्यूएटर में पहले से ही एक मोटर, गियरबॉक्स और उच्च परिशुद्धता के लिए एन्कोडर शामिल है, इसलिए यह रोबोटिक जोड़ों के अनुप्रयोगों के लिए उपयुक्त है।
रोबोटिक जोड़, जिन्हें कभी-कभी धुरी के रूप में जाना जाता है, रोबोट के चलती भाग हैं जो आसन्न लिंक के बीच सापेक्ष गति का कारण बनते हैं।ये लिंक उन कठोर घटकों को संदर्भित करते हैं जो जोड़ों को जोड़ते हैं ताकि उनका उचित और सीधा संचालन सुनिश्चित हो सके.
विशेषताएं
√ आकार और विशेषताओं का व्यापक पोर्टफोलियो
√ ब्रेक, टोक़ सेंसर, एकीकृत इलेक्ट्रॉनिक्स जैसी सुविधाएं उपलब्ध हैं
√लचीली एकीकरण के लिए अनुकूलन योग्य
√उच्च टोक़ घनत्व
√सटीक संयुक्त एन्कोडर, कोई प्रतिक्रिया नहीं
√उच्च आउटपुट शक्तियां, अच्छी तरह से ठंडा
√गतिशील गति और उच्च शिखर टोक़
√IP50 प्रवेश सुरक्षित
√एकीकृत इलेक्ट्रॉनिक्स और संयुक्त आउटपुट असर
√मोबाइल स्वायत्त रोबोट (ह्यूमनॉइड, चतुर्भुज, मोबाइल हेरफेर)

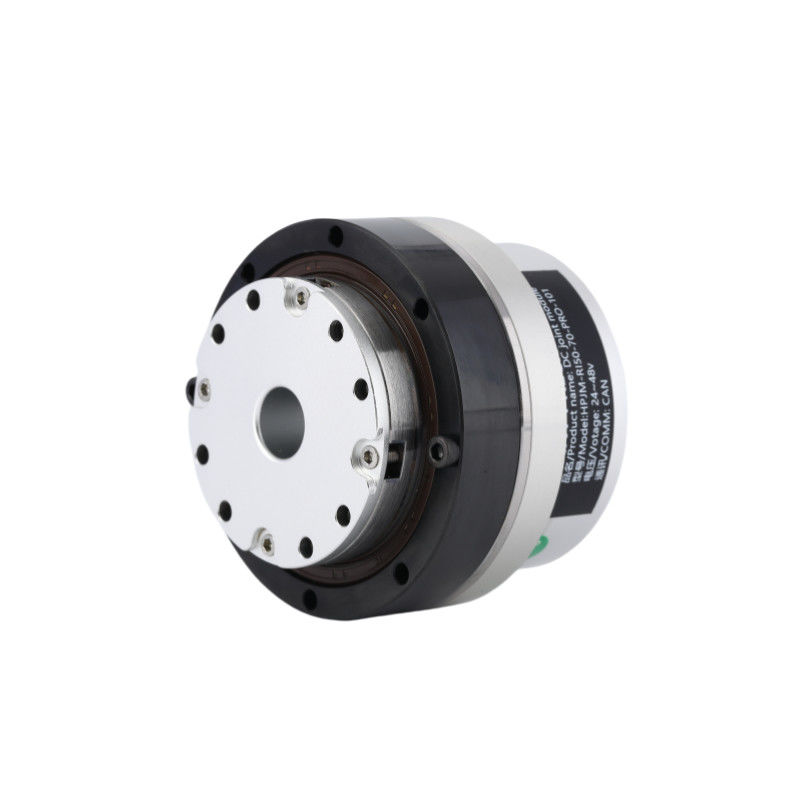

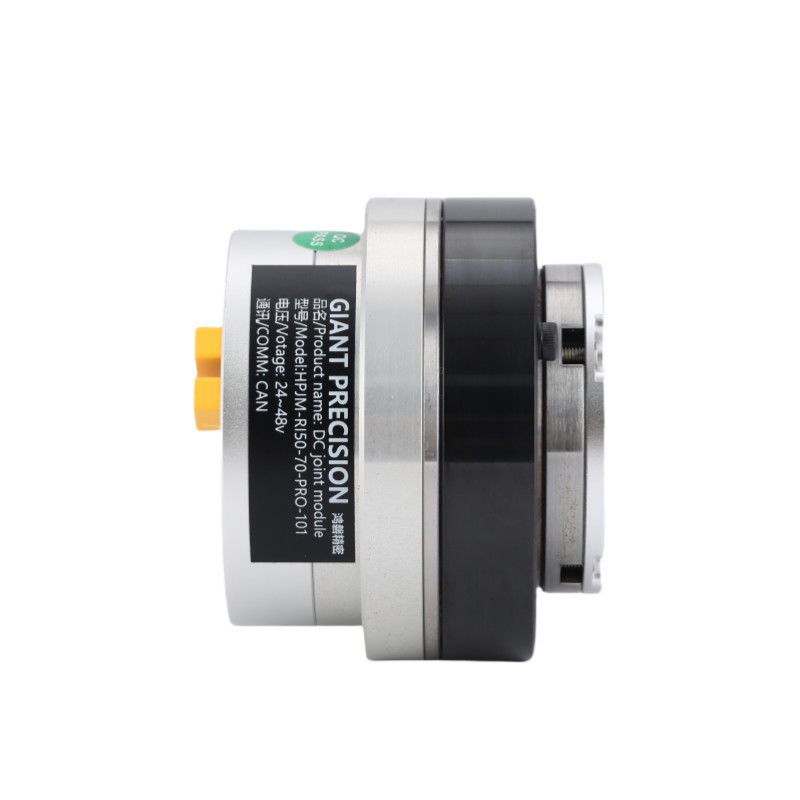

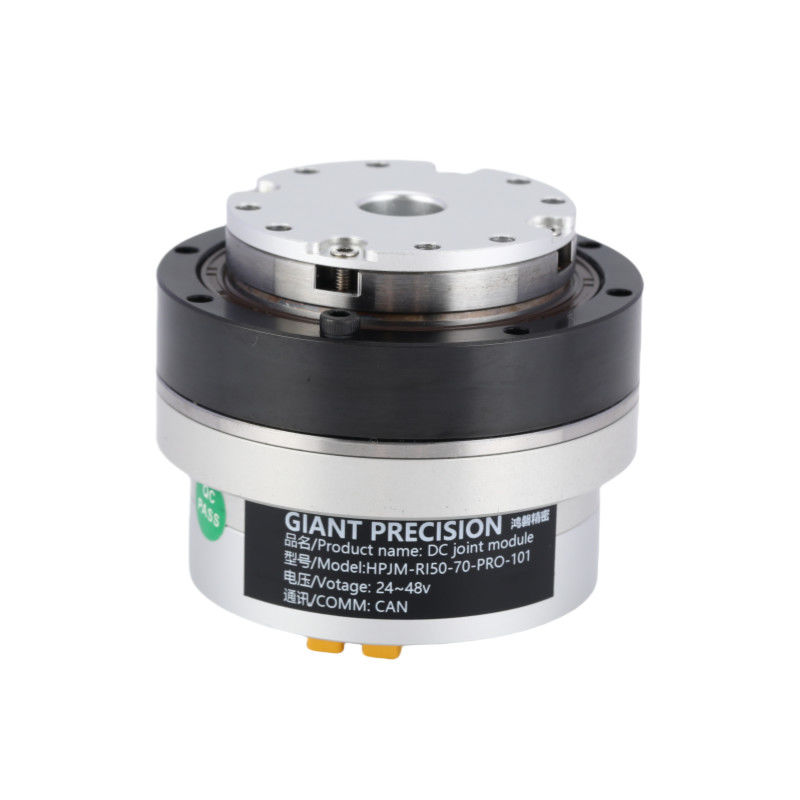

विस्तृत चित्र
विनिर्देश पत्र
| कमी अनुपात | 51 | 81 | 101 | ||
| नामित टोक़ | N·m | 7.2 | 11.6 | 11.6 | |
| स्टार्ट और स्टॉप पर अधिकतम टॉर्क | N·m | 20 | 25 | 30 | |
| पीक टॉर्क | N·m | 37 | 51 | 60 | |
| डीसी बस वोल्टेज 48 वीडीसी | नामित धारा (एल्यूमीनियम हीट सिंक के साथ) | ए | 3.6 | ||
| अधिकतम धारा | ए | 10.8 | |||
| नामित गति | आरपीएम | 68 | 42 | 33 | |
| अधिकतम गति | आरपीएम | 90 | 56 | 45 | |
| पूर्ण एन्कोडर | एन्कोडर प्रकार | खोखला पूर्ण बहु-चक्र एन्कोडर | |||
| एन्कोडर रिज़ॉल्यूशन (मोटर 1 रोटेशन) | 17 बिट्स | ||||
| मोटर बहु घुमावदार काउंटर | 216(65,536) | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | 20 | 20 | 15 | |
| 10Arc सेकंड के भीतर अनुकूलित किया जा सकता है | |||||
| मास | ब्रेक के बिना | किलो | 0.58 | ||
| लम्बाई | मिमी | 58.7 | |||
| छेद से | मिमी | 12 | |||
| मास | ब्रेक के साथ | किलो | 0.8 | ||
| लम्बाई | मिमी | 83.7 | |||
| छेद से | मिमी | 10 | |||
| मोटर की अधिकतम निरंतर शक्ति | W | 150 | |||
| आपूर्ति वोल्टेज | वी | 24-48V | |||
| संचार बस | कर सकते हैं | ||||
| मोटर इन्सुलेशन | गर्मी प्रतिरोध श्रेणीःF ((155°C) | ||||
| इन्सुलेशन प्रतिरोधः 200M Ω ((DC500V) से ऊपर | |||||
| इन्सुलेशन प्रतिरोध वोल्टेजः AC1500V ((1 मिनट) | |||||
| सुरक्षा तंत्र (सुरक्षा स्तर) | पूरी तरह से बंद और स्व-ठंडा (डिफ़ॉल्ट IP50, विशेष अनुकूलित IP65, IP67, IP68) | ||||
| गियर अनुपात | पीक टॉर्क | औसत भार पर अधिकतम अनुमेय टोक़ (एन.एम.) | 2000 आरपीएम पर नामित टॉर्क (एन.एम.) | अधिकतम गति (आरपीएम) |
नामित गति (1/2 रेटेड टॉर्क के साथ) (आरपीएम) |
गियर बैकलैश (arcsec) |
| 51 | 23 | 8.6 | 6.6 | 97 | 75 | 20 |
| 81 | 29 | 13.5 | 9.6 | 61 | 46 | 20 |
| 101 | 34 | 13.5 | 9.6 | 49 | 37 | 10 |
| नामित शक्ति (डब्ल्यू) |
आपूर्ति वोल्टेज (V) |
अधिकतम निरंतर धारा (A) |
रेटेड करंट (A) |
प्रतिरोध (Ω) |
एन्कोडर रिज़ॉल्यूशन (बिट) |
संचार बस |
| 150 | 24-48 | 5 | 3.6 | 0.47 | 17 | कर सकते हैं |
| टोक़ स्थिर (एन.एम.ए.) |
प्रेरण (एमएच) |
ध्रुवीय जोड़े की संख्या | खोखला शाफ्ट (मिमी) |
लम्बाई (मिमी) |
मास (किलो) |
जड़ता (g*cm2) |
| 0.089 | 0.215 | 10 | 12 | 60±0.5 | 0.63 | 124 |
आवेदन
|
|
|
| रोबोट और ड्रोन | सहयोगी रोबोटिक बांह | स्वचालित उत्पादन लाइनें |
|
|
|
| सीएनसी मशीनें | चिकित्सा उपकरण | एजीवी रसद |
