उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
टीटीजीवी/टीटीजीएच150-टीटीजीवी/टीटीजीएच390

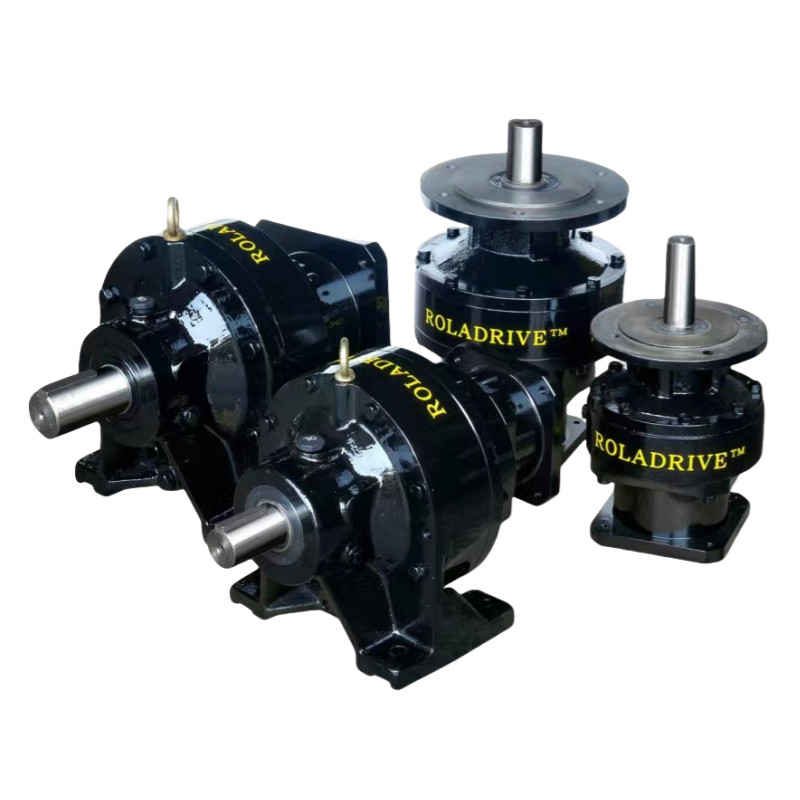

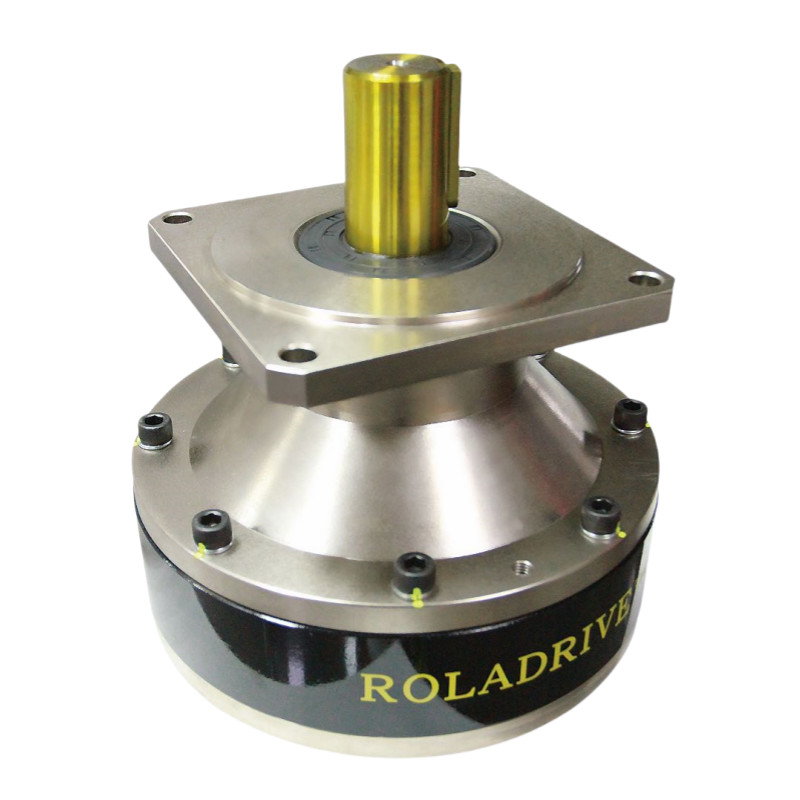

बहु-दांत जाल, उच्च कठोरता, उच्च टोक़, लंबी सेवा जीवन, उच्च प्रभाव मशीन के लिए अत्यंत उपयुक्त और दो-चरण ग्रह गियर reducer के लिए प्रतिस्थापित।
अवलोकन
प्रकारः TTGV/TTGH15 0-TTGV/TTGH390
प्रतिक्रियाः ≤7-10 आर्क.मिन
अनुपात: 1/15 -1/100
क्षमताः 1.0KW-30KW
नामित आउटपुट टॉर्कः 600NM -15000NM
| टीटीजीवी/टीटीजीएच तकनीकी विनिर्देश तालिका टीटीजीवी/टीटीजीएच तकनीकी विनिर्देश तालिका | |||||||||||
| विनिर्देश | टीटीजीवी-110 टीटीजीएच-110 |
टीटीजीवी-150 टीटीजीएच-150 |
टीटीजीवी-150 टीटीजीएच-150 |
टीटीजीवी-220 टीटीजीएच-220 |
टीटीजीवी-270 टीटीजीएच-270 |
टीटीजीवी-330 टीटीजीएच-330 |
टीटीजीवी-390 टीटीजीएच-390 |
टीटीजीवी-450 टीटीजीएच-450 |
टीटीजीवी-550 टीटीजीएच-550 |
टीटीजीवी-650 टीटीजीएच-650 |
|
| अनुपात | 25/30/20 | 25/30/20 | 25/30/20 | 25/30/20 | 25/30/20 | 25/30/20 | 25/30/20 | 20/25/30/35 | 20/25/30/35 | 20/25/30/35 | |
| 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 40/50/60/70 | 40/50/60/70 | 40/50/60/70 | ||
| 70/80 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 80/90/100/120 | 80/90/100/120 | 80/90/100/120 | |||
| 120 | 120 | 120 | 120 | 139 | 139 | 139 | |||||
| नामित आउटपुट टॉर्क | एनएम kgf-m |
400 | 600 | 1200 | 2100 | 5000 | 9500 | 15000 | 22000 | 40000 | 58000 |
| त्वरण और ब्रेकिंग टॉर्क | एनएम kgf-m |
1200 | 1800 | 3600 | 6300 | 15000 | 28500 | 45000 | 66000 | 120000 | 174000 |
| तत्काल अधिकतम अनुमेय टोक़ | एनएम kgf-m |
2000 | 3000 | 6000 | 10500 | 25000 | 47500 | 75000 | 110000 | 200000 | 290000 |
| नामित इनपुट गति | संख्या (आरपीएम) |
3000 | 3000 | 3000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| अधिकतम अनुमत इनपुट गति | Nmax (आरपीएम) |
2500 | 5000 | 5000 | 4000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1500 |
| प्रतिकूल प्रतिक्रिया | arc.min | ≤7.0 | ≤7.0 | ≤7.0 | ≤7.0 | ≤7.0 | ≤80 | ≤100 | ≤5.0 | ≤5.0 | ≤7.0 |
| अधिकतम अक्षीय बल | एन | 4000 | 5000 | 7500 | 25000 | 75000 | 82000 | 120000 | 150000 | 220000 | 400000 |
| प्रारंभ दक्षता | % | ≥ 90 | ≥ 90 | ≥ 90 | ≥ 90 | ≥ 90 | ≥ 90 | ≥ 85 | ≥ 85 | ≥ 85 | ≥ 85 |
| शोर | डीबी | < 62 | < 63 | <65 | <65 | <70 | <70 | <70 | <70 | <70 | < 72 |
| वजन | किलो | 15 | 33 | 43 | 80 | 136 | 225 | 350 | 515 |
