उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:

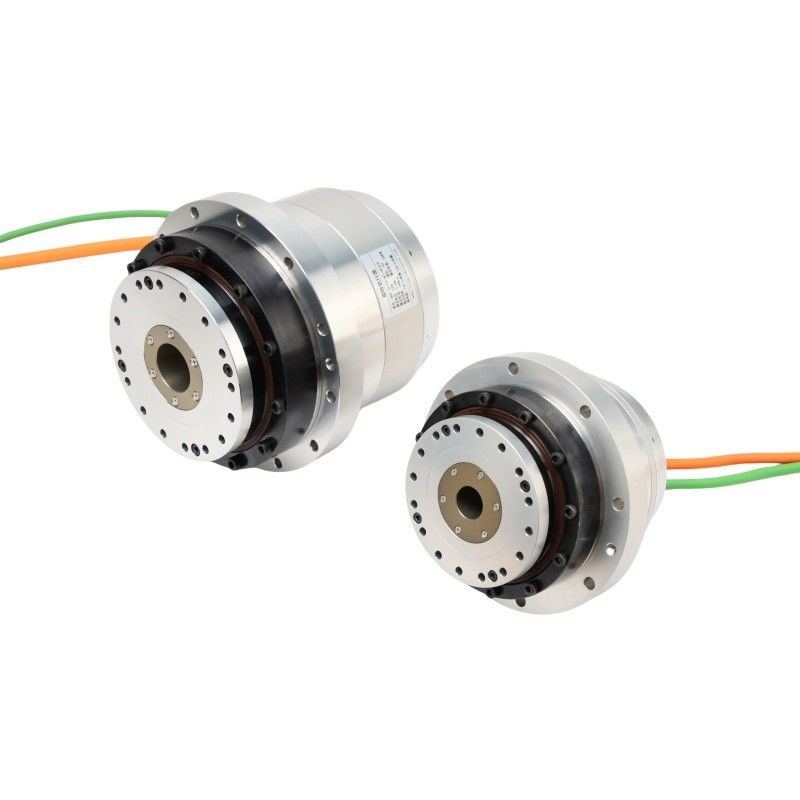

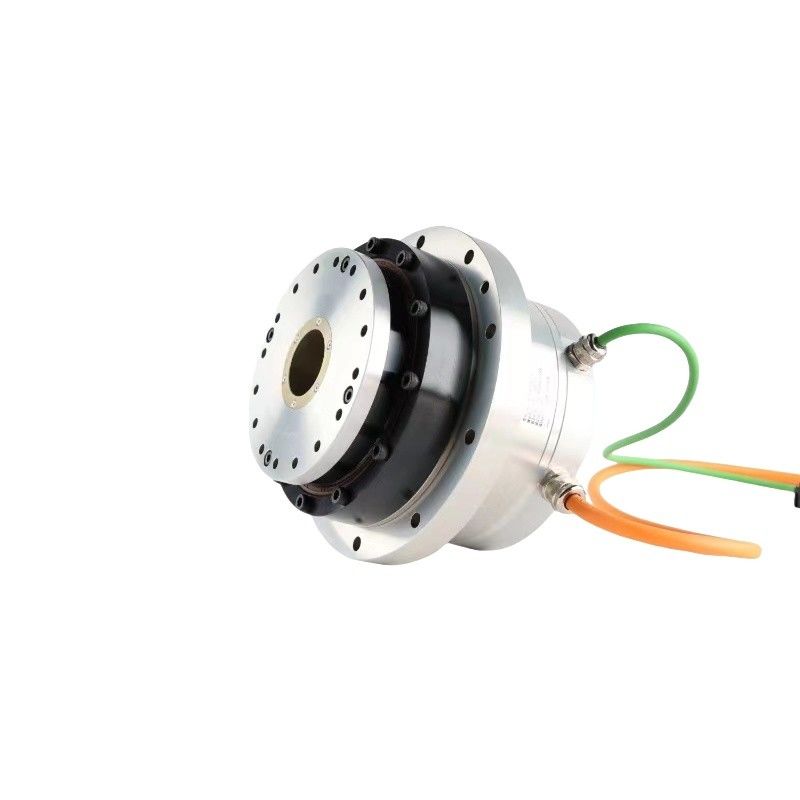

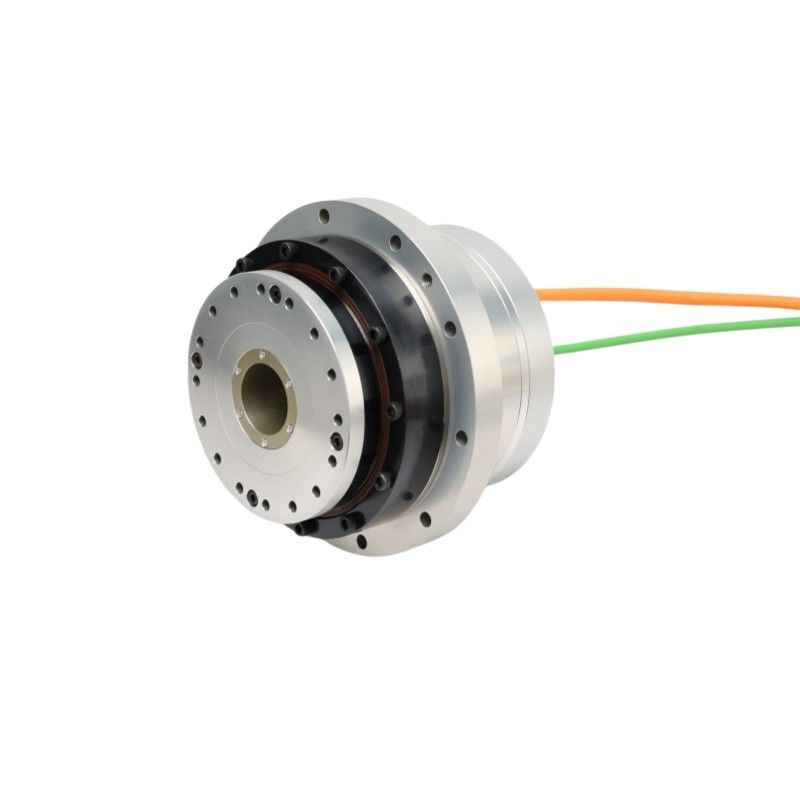

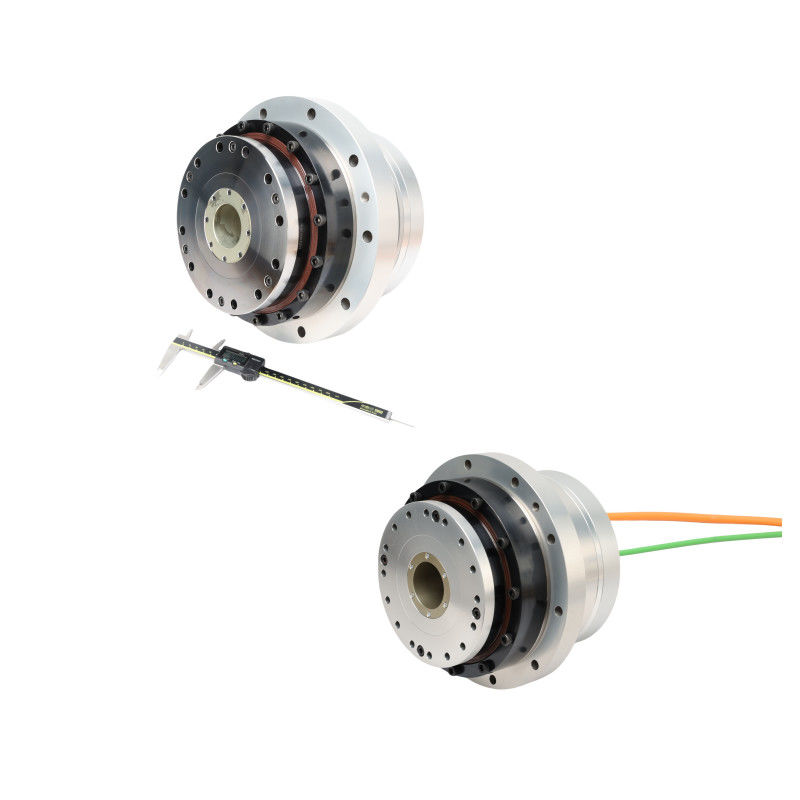

साइड आउटलेट के साथ HATF श्रृंखला
वीडियो
वीडियो
वीडियो
वीडियो
उत्पाद का वर्णन
रोटरी एक्ट्यूएटर व्यापक उद्योगों में सटीक और नियंत्रित रोटरी गति को सक्षम करने में महत्वपूर्ण भूमिका निभाते हैं, जिससे दक्षता, विश्वसनीयता,और विभिन्न अनुप्रयोगों में कार्यक्षमता.
एक घूर्णी actuator एक वायवीय सिलेंडर है जिसका उपयोग एक घूर्णी या कोणीय आंदोलन प्रदान करने के लिए किया जाता है, जिससे एक परिभाषित कोण के माध्यम से दोलन गति में एक स्ट्रोक की अनुमति मिलती है।वे टिकाऊ होते हैं और आकार के लिए अपेक्षाकृत उच्च बल (टॉर्क) देते हैंरोटरी एक्ट्यूएटर डिजाइन को सरल बनाते हैं और रखरखाव की समस्याओं को कम कर सकते हैं।
चयन पर विचारः
टोक़ और गतिःएक्चुएटर के आउटपुट टॉर्क और स्पीड की आवश्यकताओं को आवेदन के अनुरूप करें।
नियंत्रण विकल्पःविशिष्ट अनुप्रयोग के लिए आवश्यक नियंत्रण (मैनुअल, वायवीय, हाइड्रोलिक, इलेक्ट्रिक) के प्रकार पर विचार करें।
आकार और माउंटिंग:अंतरिक्ष की बाधाओं और माउंटिंग आवश्यकताओं के साथ संगतता सुनिश्चित करें।
विनिर्देश पत्र
| श्रृंखला HAT | 20 | ||||||
| कमी अनुपात | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | पीक टॉर्क | N·m | 69 | 91 | 102 | 108 | 113 |
| नामित टोक़ | N·m | 30 | 48 | 58 | 61 | 61 | |
| अधिकतम गति | आरपीएम | 98 | 62 | 50 | 41 | 31 | |
| नामित गति | आरपीएम | 51 | 32 | 26 | 21 | 16 | |
| अधिकतम धारा | हथियार | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| नामित धारा | हथियार | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| टॉर्क स्थिर | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| चरण प्रतिरोध | ओम ((20°C) | 6.2 | |||||
| चरण प्रेरण | एमएच | 7.7 | |||||
| बैक ईएमएफ | Vrms/krpm | 25 | |||||
| 48 वीडीसी | पीक टॉर्क | N·m | 69 | 91 | 102 | 108 | 113 |
| नामित टोक़ | N·m | 39 | 58 | 61 | 61 | 61 | |
| अधिकतम गति | आरपीएम | 86 | 54 | 44 | 36 | 27 | |
| नामित गति | आरपीएम | 51 | 32 | 26 | 21 | 16 | |
| अधिकतम धारा | हथियार | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| नामित धारा | हथियार | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| टॉर्क स्थिर | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| चरण प्रतिरोध | ओम ((20°C) | 0.4 | |||||
| चरण प्रेरण | एमएच | 0.9 | |||||
| बैक ईएमएफ | Vrms/krpm | 7.7 | |||||
| पूर्ण एन्कोडर | एन्कोडर प्रकार | पूर्ण एन्कोडर | |||||
| संकल्प (एकल मोटर मोड़) | थोड़ा | 23,24 बिट्स | |||||
| मोटर मल्टी टर्न काउंटर | थोड़ा | 16 | |||||
| एक दिशात्मक स्थिति सटीकता | आर्क सेक | ≤ 75 | ≤ 75 | ≤60 | ≤50 | ≤50 | |
| पोजिशनिंग की सटीकता की दोहराई जा सकती है | आर्क सेक | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| पलटने की कठोरता | x104N·m /rad | 24 | |||||
| घुमावदार कठोरता | x104N·m /rad | 1.8 | 2.3 | ||||
| जड़ता क्षण | ब्रेक के बिना | किलोग्राम2 | 8.8*10^-5 | ||||
| ब्रेक के साथ | किलोग्राम2 | 9.17*10^-5 | |||||
| मास | ब्रेक के बिना | किलो | 2.4 | ||||
| ब्रेक के साथ | किलो | 2.96 | |||||
| मोटर पोल की संख्या | ध्रुव | 16 | |||||
| परिवेश की स्थिति | संचालन तापमानः 0~40°C भंडारण तापमानः -20~60°C ऑपरेटिंग आर्द्रता/स्टोरेज आर्द्रताः 20~80% आरएच (कोई संघनक नहीं) कंपन प्रतिरोधः 24.5m/s2 (आवृत्तिः 10~400Hz) धूल या धातु के पाउडर, संक्षारक गैसों, ज्वलनशील गैसों, तेल कोहरे और अन्य इनडोर उपयोग से बचें, प्रत्यक्ष सूर्य के प्रकाश से बचें 1000 मीटर से कम ऊंचाई |
||||||
| मोटर इन्सुलेशन | इन्सुलेशन प्रतिरोधः 100MΩ ((DC500V) से अधिक | ||||||
| विद्युतरोधक शक्तिः AC1500V/ 1 मिनट | |||||||
| इन्सुलेशन वर्ग: F | |||||||
| सुरक्षा के स्तर | पूरी तरह से बंद स्व-कूल्ड प्रकार (IP65) | ||||||
