उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
साइड आउटलेट HASF सीरीज फ्लैंज्ड रोटरी एक्ट्यूएटर्स
वीडियो
वीडियो
वीडियो
वीडियो

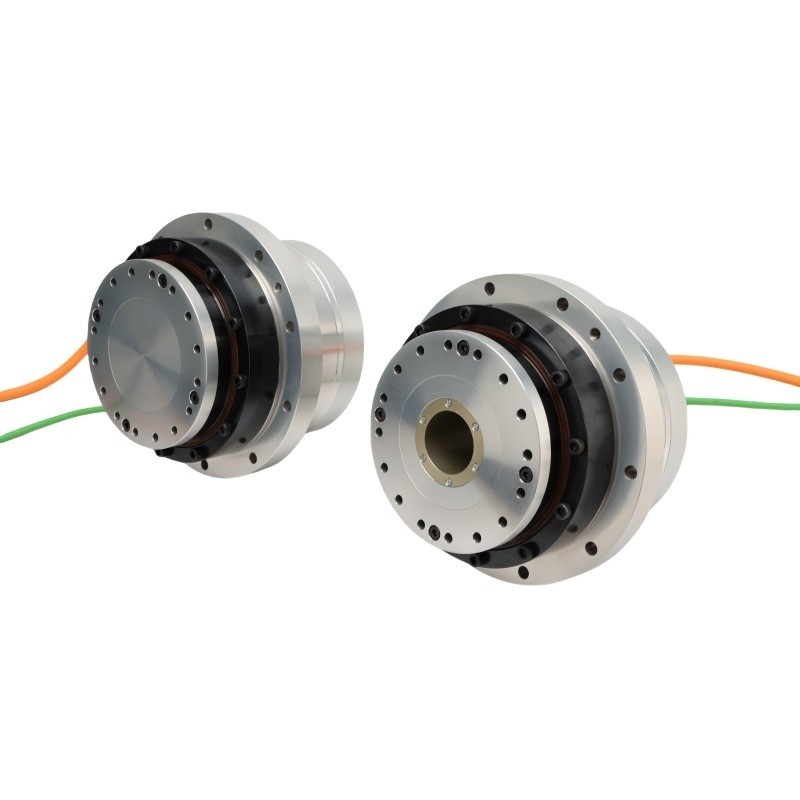

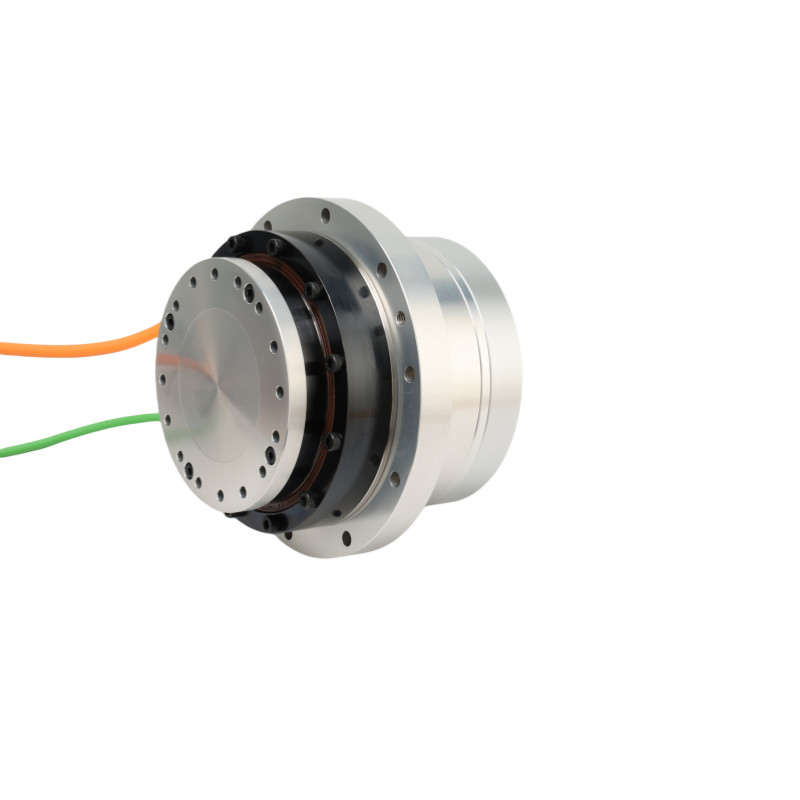

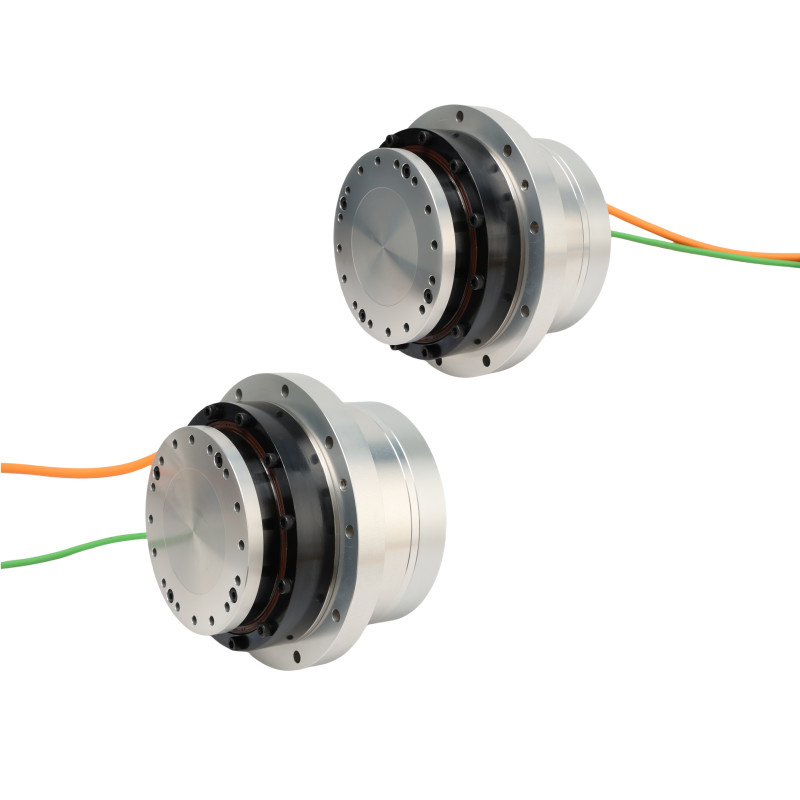

उच्च परिशुद्धता और उच्च टोक़ ठोस शाफ्ट HASF श्रृंखला मॉडल 20 फ्लैंग रोटरी एक्ट्यूएटर
रोटरी एक्ट्यूएटर एक केंद्रीय अक्ष के चारों ओर घूर्णन गति या टोक़ उत्पन्न करने के लिए डिज़ाइन किए गए यांत्रिक उपकरण हैं। उनका व्यापक रूप से विभिन्न औद्योगिक, मोटर वाहन, एयरोस्पेस,और अन्य अनुप्रयोगों जहां नियंत्रित घूर्णी आंदोलन की आवश्यकता है.
औद्योगिक स्वचालन
1रोबोटिक आर्म्सः रोटरी एक्ट्यूएटर रोबोटिक आर्म्स और मैनिपुलेटर के अभिन्न घटक हैं जिनका उपयोग असेंबली लाइनों, पिक-एंड-प्लेस ऑपरेशंस और अन्य स्वचालित कार्यों में किया जाता है।
2कन्वेयर और सामग्री हैंडलिंगः एक्ट्यूएटर कन्वेयर सिस्टम, सॉर्टिंग तंत्र और सामग्री हैंडलिंग उपकरण में घूर्णी आंदोलनों को नियंत्रित करते हैं।
3पैकेजिंग मशीनरी: एक्ट्यूएटर पैकेजिंग मशीनों में सीलिंग, लेबलिंग और भरने जैसे कार्यों के लिए घूर्णी आंदोलनों की सुविधा प्रदान करते हैं।
ऑटोमोबाइल उद्योग
1स्टीयरिंग सिस्टम्स: इलेक्ट्रिक और हाइड्रोलिक रोटरी एक्ट्यूएटर का उपयोग स्टीयरिंग नियंत्रण में सहायता के लिए इलेक्ट्रिक पावर स्टीयरिंग सिस्टम (ईपीएस) और हाइड्रोलिक पावर स्टीयरिंग सिस्टम (एचपीएस) में किया जाता है।
2थ्रॉटल कंट्रोल: आधुनिक इंजनों में थ्रॉटल वाल्व की स्थिति को नियंत्रित करने के लिए एक्ट्यूएटर का उपयोग किया जाता है, जिससे इंजन की गति और आउटपुट शक्ति का सटीक नियंत्रण सुनिश्चित होता है।
3ट्रांसमिशन सिस्टम:रोटरी एक्ट्यूएटर का उपयोग स्वचालित मैनुअल ट्रांसमिशन (एएमटी) और डबल-क्लैच ट्रांसमिशन (डीसीटी) में किया जाता है ताकि गियर शिफ्टिंग को आसान बनाया जा सके।
ऊर्जा और उपयोगिताः
1वाल्व एक्ट्यूएशन: रोटरी एक्ट्यूएटर प्रवाह दर, दबाव और द्रव दिशा को विनियमित करने के लिए पाइपलाइनों, प्रक्रिया उद्योगों और उपयोगिताओं में वाल्वों को नियंत्रित करते हैं।
2नवीकरणीय ऊर्जा: सौर ट्रैकिंग प्रणालियों में एक्ट्यूएटर का उपयोग सौर पैनलों को सूर्य की ओर उन्मुख करने के लिए किया जाता है ताकि ऊर्जा का अधिकतम संग्रह हो सके।
चिकित्सा एवं स्वास्थ्य सेवा:
1निदान उपकरण: इमेजिंग घटकों की सटीक स्थिति और आंदोलन के लिए रोटरी एक्ट्यूएटर का उपयोग चिकित्सा उपकरणों जैसे सीटी स्कैनर और एमआरआई मशीनों में किया जाता है।
2सर्जिकल रोबोटिक्स: एक्ट्यूएटर सर्जिकल रोबोट सिस्टम में सटीक आंदोलन और नियंत्रण को सक्षम करते हैं, सर्जिकल सटीकता और न्यूनतम आक्रामक प्रक्रियाओं को बढ़ाते हैं।
| श्रृंखला है | 20 | ||||||
| कमी अनुपात | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | पीक टॉर्क | N·m | 69 | 91 | 102 | 108 | 113 |
| नामित टोक़ | N·m | 30 | 48 | 58 | 61 | 61 | |
| अधिकतम गति | आरपीएम | 98 | 62 | 50 | 41 | 31 | |
| नामित गति | आरपीएम | 51 | 32 | 26 | 21 | 16 | |
| अधिकतम धारा | हथियार | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| नामित धारा | हथियार | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| टॉर्क स्थिर | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| चरण प्रतिरोध | ओम ((20°C) | 6.2 | |||||
| चरण प्रेरण | एमएच | 7.7 | |||||
| बैक ईएमएफ | Vrms/krpm | 25 | |||||
| 48 वीडीसी | पीक टॉर्क | N·m | 69 | 91 | 102 | 108 | 113 |
| नामित टोक़ | N·m | 39 | 58 | 61 | 61 | 61 | |
| अधिकतम गति | आरपीएम | 86 | 54 | 44 | 36 | 27 | |
| नामित गति | आरपीएम | 51 | 32 | 26 | 21 | 16 | |
| अधिकतम धारा | हथियार | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| नामित धारा | हथियार | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| टॉर्क स्थिर | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| चरण प्रतिरोध | ओम ((20°C) | 0.4 | |||||
| चरण प्रेरण | एमएच | 0.9 | |||||
| बैक ईएमएफ | Vrms/krpm | 7.7 | |||||
| पूर्ण एन्कोडर | एन्कोडर प्रकार | पूर्ण एन्कोडर | |||||
| संकल्प (एकल मोटर मोड़) | थोड़ा | 23,24 बिट्स | |||||
| मोटर मल्टी टर्न काउंटर | थोड़ा | 16 | |||||
| एक दिशात्मक स्थिति सटीकता | आर्क सेक | ≤ 75 | ≤ 75 | ≤60 | ≤50 | ≤50 | |
| पोजिशनिंग की सटीकता की दोहराई जा सकती है | आर्क सेक | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| पलटने की कठोरता | x104N·m /rad | 24 | |||||
| घुमावदार कठोरता | x104N·m /rad | 1.8 | 2.3 | ||||
| जड़ता क्षण | ब्रेक के बिना | किलोग्राम2 | 8.8*10^-5 | ||||
| ब्रेक के साथ | किलोग्राम2 | 9.17*10^-5 | |||||
| मास | ब्रेक के बिना | किलो | 2.4 | ||||
| ब्रेक के साथ | किलो | 2.96 | |||||
| मोटर पोल की संख्या | ध्रुव | 16 | |||||
| परिवेश की स्थिति | संचालन तापमानः 0~40°C भंडारण तापमानः -20~60°C ऑपरेटिंग आर्द्रता/स्टोरेज आर्द्रताः 20~80% आरएच (कोई संघनक नहीं) कंपन प्रतिरोधः 24.5m/s2 (आवृत्तिः 10~400Hz) धूल या धातु के पाउडर, संक्षारक गैसों, ज्वलनशील गैसों, तेल कोहरे और अन्य इनडोर उपयोग से बचें, प्रत्यक्ष सूर्य के प्रकाश से बचें 1000 मीटर से कम ऊंचाई |
||||||
| मोटर इन्सुलेशन | इन्सुलेशन प्रतिरोधः 100MΩ ((DC500V) से अधिक | ||||||
| विद्युतरोधक शक्तिः AC1500V/ 1 मिनट | |||||||
| इन्सुलेशन वर्ग: F | |||||||
| सुरक्षा के स्तर | पूरी तरह से बंद स्व-कूल्ड प्रकार (IP65) | ||||||
