उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:

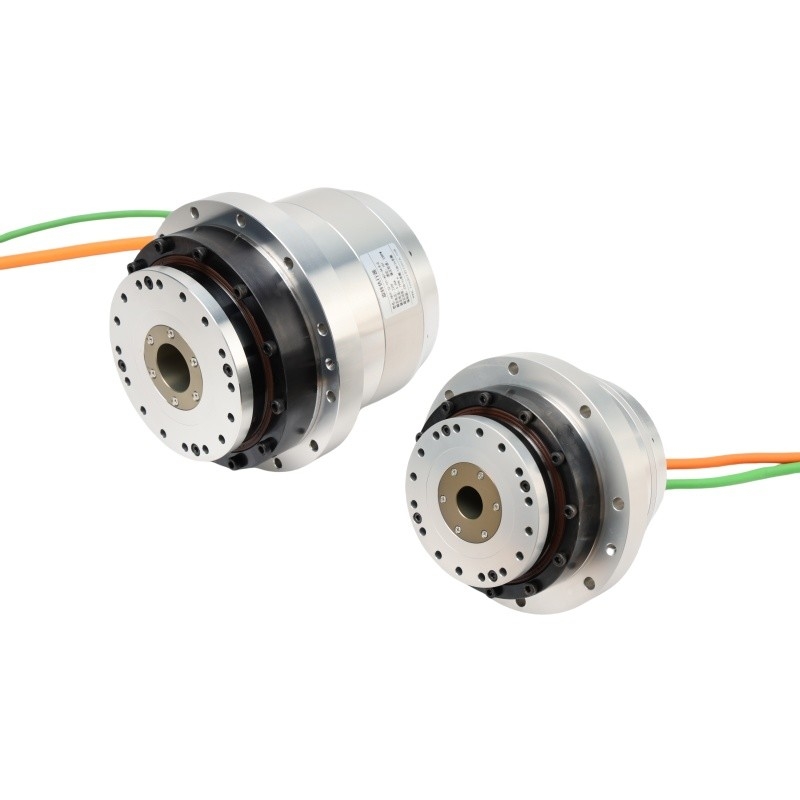

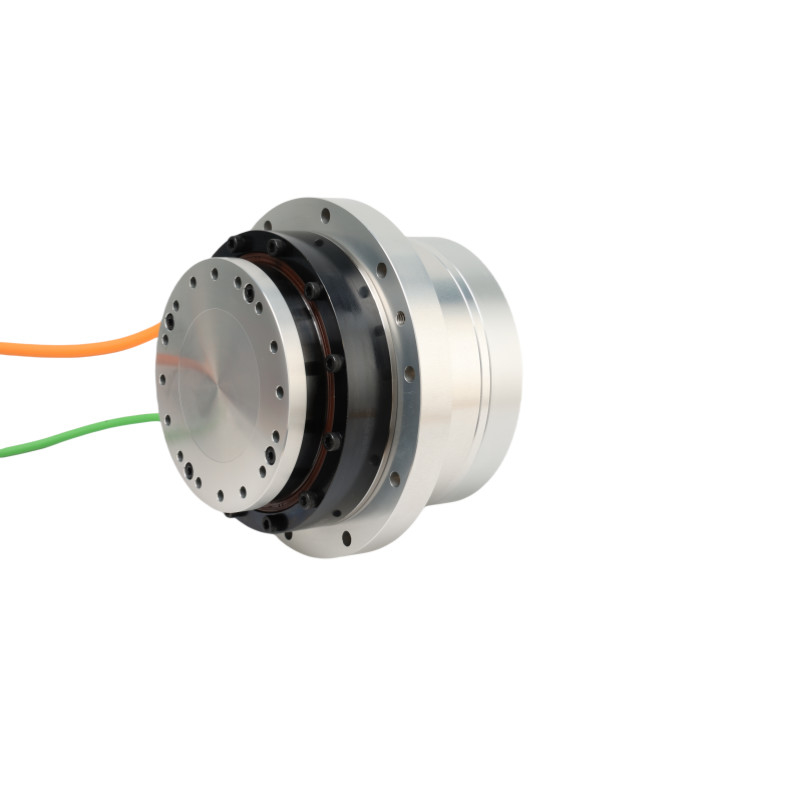

साइड आउटलेट HASF सीरीज फ्लैंज्ड रोटरी एक्ट्यूएटर्स
वीडियो
वीडियो
वीडियो
वीडियो
उत्पाद की विशेषताएं
एकीकृत डिजाइन
उच्च टोक़ के साथ एक हार्मोनिक रिड्यूसर, एक डायरेक्ट ड्राइव मोटर, और ऑप्टिकल अनुप्रयोगों के लिए एक खोखले शाफ्ट के साथ एक वैकल्पिक बहु-टर्न पूर्ण एन्कोडर को जोड़ती है।
उच्च प्रदर्शन
इसमें उच्च झुकाव कठोरता, उच्च टोक़, ऑपरेशन के दौरान लोड जड़ता परिवर्तनों के प्रति असंवेदनशीलता, कम गति से रेंगने-मुक्त प्रदर्शन और चिकनी संचालन है।
दीर्घायु
न्यूनतम क्षरण के साथ लंबे जीवनकाल में सटीकता बनाए रखता है।
शून्य प्रतिक्रिया
हार्मोनिक रिड्यूसर और मोटर की कठोरता की उत्कृष्ट विशेषताओं के कारण लगभग शून्य प्रतिक्रिया।
एचएएसएफ के पैरामीटर तालिका
| सीरीज HASF | 14 | ||||
| कमी अनुपात | 51 | 81 | 101 | ||
| 220VAC | पीक टॉर्क | N·m | 23 | 29 | 34 |
| नामित टोक़ | N·m | 8.6 | 13.5 | 13.5 | |
| अधिकतम गति | आरपीएम | 118 | 74 | 59 | |
| नामित गति | आरपीएम | 59 | 37 | 30 | |
| अधिकतम धारा | हथियार | 2.09 | 1.66 | 1.56 | |
| नामित धारा | हथियार | 0.78 | 0.77 | 0.62 | |
| टॉर्क स्थिर | N m/Arms | 11.02 | 17.5 | 21.82 | |
| चरण प्रतिरोध | ओम ((20°C) | 7.5 | |||
| चरण प्रेरण | एमएच | 11.5 | |||
| बैक ईएमएफ | Vrms/krpm | 25 | |||
| 48 वीडीसी | पीक टॉर्क | N·m | 23 | 29 | 34 |
| नामित टोक़ | N·m | 8.6 | 13.5 | 13.5 | |
| अधिकतम गति | आरपीएम | 98 | 62 | 50 | |
| नामित गति | आरपीएम | 59 | 37 | 30 | |
| अधिकतम धारा | हथियार | 5.12 | 4.07 | 3.83 | |
| नामित धारा | हथियार | 1.92 | 1.89 | 1.52 | |
| टॉर्क स्थिर | N m/Arms | 4.49 | 7.13 | 8.89 | |
| चरण प्रतिरोध | ओम ((20°C) | 0.85 | |||
| चरण प्रेरण | एमएच | 1 | |||
| बैक ईएमएफ | Vrms/krpm | 6.5 | |||
| पूर्ण एन्कोडर | एन्कोडर प्रकार | पूर्ण एन्कोडर | |||
| संकल्प (एकल मोटर मोड़) | थोड़ा | 23,24 बिट्स | |||
| मोटर मल्टी टर्न काउंटर | थोड़ा | 16 | |||
| एक दिशात्मक स्थिति सटीकता | आर्क सेक | ≤ 90 | ≤ 80 | ≤ 70 | |
| पोजिशनिंग की सटीकता की दोहराई जा सकती है | आर्क सेक | ≤15 | ≤10 | ≤10 | |
| पलटने की कठोरता | x104 N·m /rad | 8 | |||
| घुमावदार कठोरता | x104 N·m /rad | 0.46 | 0.6 | ||
| जड़ता क्षण | ब्रेक के बिना | किलोग्राम* मीटर2 | 3.6*10^-5 | ||
| ब्रेक के साथ | किलोग्राम* मीटर2 | 3.7*10^-5 | |||
| मास | ब्रेक के बिना | किलो | 1.66 | ||
| ब्रेक के साथ | किलो | 2 | |||
| मोटर पोल की संख्या | ध्रुव | 16 | |||
| परिवेश की स्थिति | संचालन तापमानः 0~40°C भंडारण तापमानः -20~60°C ऑपरेटिंग आर्द्रता/स्टोरेज आर्द्रताः 20~80% आरएच (कोई संघनक नहीं) कंपन प्रतिरोधः 24.5m/s2 (आवृत्तिः 10~400Hz) धूल या धातु के पाउडर, संक्षारक गैसों, ज्वलनशील गैसों, तेल कोहरे और अन्य इनडोर उपयोग से बचें, प्रत्यक्ष सूर्य के प्रकाश से बचें 1000 मीटर से कम ऊंचाई |
||||
| मोटर इन्सुलेशन | इन्सुलेशन प्रतिरोधः 100MΩ ((DC500V) से अधिक | ||||
| विद्युतरोधक शक्तिः AC1500V/ 1 मिनट | |||||
| इन्सुलेशन वर्ग: F | |||||
| सुरक्षा के स्तर | पूरी तरह से बंद स्व-कूल्ड प्रकार (IP65) | ||||
