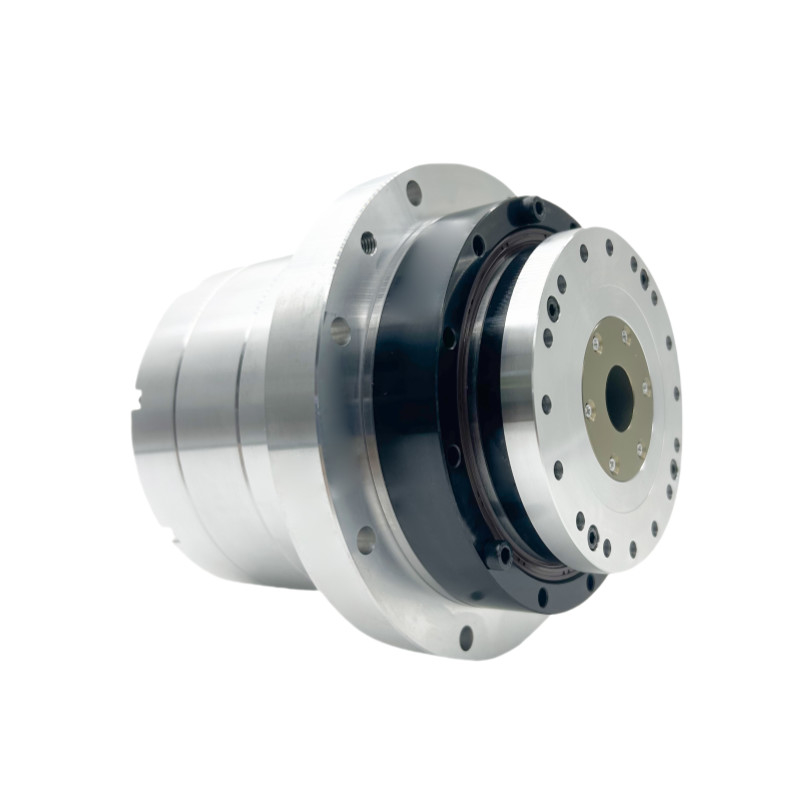

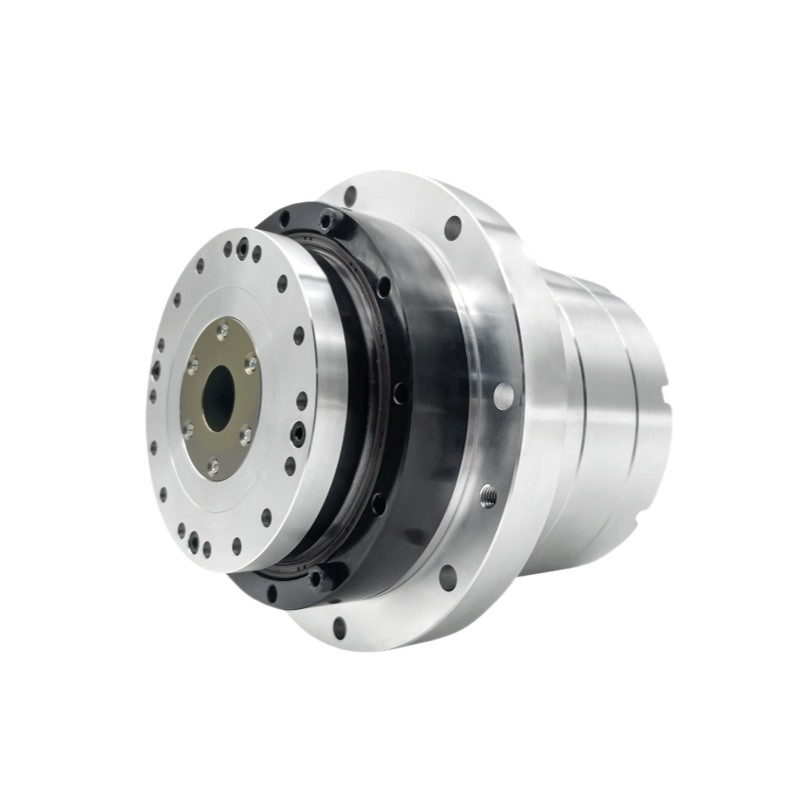

रोटरी पोजिशनिंग सर्वो रोटरी एक्ट्यूएटर हार्मोनिक ड्राइव मोटर खोखली शाफ्ट

खोखले शाफ्ट सर्वो घूर्णी actuator

हार्मोनिक सर्वो रोटरी एक्ट्यूएटर

हार्मोनिक ड्राइव मोटर रोटरी एक्ट्यूएटर

उत्पत्ति के प्लेस:

जियांगसू, चीन

ब्रांड नाम:

Giant Precision

प्रमाणन:

ISO9001

मॉडल संख्या:

HATF श्रृंखला नीचे आउटलेट के साथ

हमसे संपर्क करें

उद्धरण मांगें

उत्पाद का विवरण

उत्पाद:

HATF श्रृंखला रोटरी एक्ट्यूएटर्स

न्यूनन का अनुपात:

51, 81, 101, 121, 161

मॉडल संख्या:

14, 17, 20, 25, 32, 40, 50, 58

एनकोडर प्रकार:

पूर्ण एनकोडर

मोटर पोल की संख्या:

आवेदन:

3सी ऑटोमेशन, प्रिसिजन सीएनसी मशीन टूल्स, ग्लास पॉलिशिंग उपकरण, ह्यूमनॉइड रोबोट, लेजर उपकरण, प्रिंटिं

मुख्य वोल्टेज संस्करण:

एसी220वी, डीसी48वी

प्रमुख विशेषताऐं:

एकीकरण, उच्च प्रदर्शन, शून्य बैकलैश, लंबी उम्र, कम शोर

जीवन की रचना:

10000 घंटे

वारंटी:

1 वर्ष

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा

1 सेट

मूल्य

To Be Negotiated

पैकेजिंग विवरण

कार्टन बॉक्स

प्रसव के समय

3-4 सप्ताह

भुगतान शर्तें

टी/टी

आपूर्ति की क्षमता

प्रति माह 20000 सेट

संबंधित उत्पाद

वीडियो

एचएटी सीरीज रोटरी खोखले शाफ्ट एक्ट्यूएटर पावर हार्मोनिक सर्वो ड्राइव के साथ एकीकृत

सबसे अच्छी कीमत पाएं

वीडियो

शून्य प्रतिक्रिया बड़ी खोखली शाफ्ट रोटरी एक्ट्यूएटर रोबोट संयुक्त एचएएमएफ श्रृंखला

सबसे अच्छी कीमत पाएं

वीडियो

लेजर काटने की मशीन के लिए ODM खोखले शाफ्ट एक्ट्यूएटर रोबोट आर्म संयुक्त मोटर

सबसे अच्छी कीमत पाएं

वीडियो

खोखले शाफ्ट हार्मोनिक ड्राइव एक्ट्यूएटर रोबोटिक आर्म मोटर एचएएमएफ श्रृंखला

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

अब संपर्क करें

उत्पाद का वर्णन

उच्च परिशुद्धता रोटरी पोजिशनिंग खोखले शाफ्ट एचएटीएफ सीरीज फ्लैंग्ड रोटरी एक्ट्यूएटर

श्रृंखला HAT			14			17				20					25					32					40
कमी अनुपात			51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161
220VAC	पीक टॉर्क	N·m	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	441	436	459	400	641	702	762	800
	नामित टोक़	N·m	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	90	150	190	230	267	150	240	300	360	480
	अधिकतम गति	आरपीएम	118	74	59	98	62	50	41	98	62	50	41	31	94	59	48	40	30	75	47	38	31	24	59	37	30	25	19
	नामित गति	आरपीएम	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12
	अधिकतम धारा	हथियार	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.9	6.07	5.58	4.97	3.92	11.56	10.95	9.6	8.5	6.72	14.42	14.55	12.78	11.58	9.13
	नामित धारा	हथियार	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.9	3.84	3.83	3.2	2.4	4.16	4.37	4.44	4.48	3.91	5.41	5.45	5.46	5.47	5.48
	टॉर्क स्थिर	N m/Arms	11.02	17.5	21.82	11.42	18.14	22.62	27.1	11.42	18.14	22.62	27.1	36.06	17.54	27.86	34.74	41.62	55.38	21.62	34.34	42.82	51.3	68.26	27.74	44.06	54.94	65.82	87.58
	चरण प्रतिरोध	ओम ((20°C)	7.5			6.2				6.2					3.55					2.1					2
	चरण प्रेरण	एमएच	11.5			7.7				7.7					10					12					6
	बैक ईएमएफ	Vrms/krpm	25			25				25					40					52.5					65
48 वीडीसी	पीक टॉर्क	N·m	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	411	436	459	280	440	550	660	800
	नामित टोक़	N·m	8.6	13.5	13.5	32	33	49	49	39	58	61	61	61	64	100	125	133	133	90	145	180	215	267	140	230	280	340	450
	अधिकतम गति	आरपीएम	98	62	50	86	54	44	36	86	54	44	36	27	59	37	30	25	19	53	33	27	22	17	43	27	22	18	14
	नामित गति	आरपीएम	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	31	20	16	13	10
	अधिकतम धारा	हथियार	5.12	4.07	3.83	9.36	7.44	7.43	6.2	15.37	12.77	11.48	10.14	7.98	26.96	23.71	21.83	19.44	15.32	47.13	44.63	39.13	34.65	27.41	42.89	42.44	42.54	42.61	38.82
	नामित धारा	हथियार	1.92	1.89	1.52	7.13	4.63	5.51	4.6	8.69	8.14	6.86	5.73	4.31	14.26	14.03	14.06	12.49	9.39	16.97	17.21	17.14	17.09	15.95	21.45	22.18	21.66	21.95	21.84
	टॉर्क स्थिर	N m/Arms	4.49	7.13	8.89	4.49	7.13	8.89	10.65	4.49	7.13	8.89	10.65	14.17	4.49	7.13	8.89	10.65	14.17	5.3	8.42	10.5	12.58	16.74	6.53	10.37	12.93	15.49	20.61
	चरण प्रतिरोध	ओम ((20°C)	0.85			0.4				0.4					0.13					0.2					0.074
	चरण प्रेरण	एमएच	1			0.9				0.9					0.36					0.4					0.3
	बैक ईएमएफ	Vrms/krpm	6.5			7.7				7.7					10.5					12.57					15
पूर्ण एन्कोडर	एन्कोडर प्रकार		पूर्ण एन्कोडर			पूर्ण एन्कोडर				पूर्ण एन्कोडर					पूर्ण एन्कोडर					पूर्ण एन्कोडर					पूर्ण एन्कोडर
	संकल्प (एकल मोटर मोड़)	थोड़ा	23,24 बिट्स			23,24 बिट्स				23,24 बिट्स					23,24 बिट्स					23,24 बिट्स					23,24 बिट्स
	मोटर मल्टी टर्न काउंटर	थोड़ा	16			16				16					16					16					16
एक दिशात्मक स्थिति सटीकता		आर्क सेक	≤ 90	≤ 80	≤ 70	≤ 75	≤ 75	≤50	≤50	≤ 75	≤ 75	≤60	≤50	≤50	≤ 70	≤60	≤60	≤50	≤50	≤ 65	≤60	≤55	≤45	≤45	≤60	≤60	≤50	≤45	≤45
पोजिशनिंग की सटीकता की दोहराई जा सकती है		आर्क सेक	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
पलटने की कठोरता		x10⁴N·m /rad	8			15				24					38					95					175
घुमावदार कठोरता		x10⁴N·m /rad	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
जड़ता क्षण	ब्रेक के बिना	किलोग्राम²	3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4					8.3*10^-4					1.64*10^-3
जड़ता क्षण	ब्रेक के साथ	किलोग्राम²	3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4					1.04*10^-3					2.05*10^-3
मास	ब्रेक के बिना	किलो	1.66			2.2				2.4					3.6					7.4					10.7
मास	ब्रेक के साथ	किलो	2			2.8				2.96					4.2					8.7					12
मोटर पोल की संख्या		ध्रुव	16			16				16					16					16					16
परिवेश की स्थिति			संचालन तापमानः 0~40°C भंडारण तापमानः -20~60°C ऑपरेटिंग आर्द्रता/स्टोरेज आर्द्रताः 20~80% आरएच (कोई संघनक नहीं) कंपन प्रतिरोधः 24.5m/s2 (आवृत्तिः 10~400Hz) धूल या धातु के पाउडर, संक्षारक गैसों, ज्वलनशील गैसों, तेल कोहरे और अन्य इनडोर उपयोग से बचें, प्रत्यक्ष सूर्य के प्रकाश से बचें 1000 मीटर से कम ऊंचाई
मोटर इन्सुलेशन			इन्सुलेशन प्रतिरोधः 100MΩ ((DC500V) से अधिक
			विद्युतरोधक शक्तिः AC1500V/ 1 मिनट
			इन्सुलेशन वर्ग: F
सुरक्षा के स्तर			पूरी तरह से बंद स्व-कूल्ड प्रकार (IP65)

रोटरी पोजिशनिंग सर्वो रोटरी एक्ट्यूएटर हार्मोनिक ड्राइव मोटर खोखली शाफ्ट 0

रोटरी पोजिशनिंग सर्वो रोटरी एक्ट्यूएटर हार्मोनिक ड्राइव मोटर खोखली शाफ्ट 1

रोटरी पोजिशनिंग सर्वो रोटरी एक्ट्यूएटर हार्मोनिक ड्राइव मोटर खोखली शाफ्ट 2

रोटरी पोजिशनिंग सर्वो रोटरी एक्ट्यूएटर हार्मोनिक ड्राइव मोटर खोखली शाफ्ट 3

रोटरी पोजिशनिंग सर्वो रोटरी एक्ट्यूएटर हार्मोनिक ड्राइव मोटर खोखली शाफ्ट 4

रोटरी पोजिशनिंग सर्वो रोटरी एक्ट्यूएटर हार्मोनिक ड्राइव मोटर खोखली शाफ्ट 5

श्रृंखला HAT-			50		58
कमी अनुपात			81	101	81	101
220VAC	पीक टॉर्क	N·m	1163	1211	1828	1964
	नामित टोक़	N·m	642	823	951	1200
	अधिकतम गति	आरपीएम	37	30	37	30
	नामित गति	आरपीएम	27	22	27	22
	अधिकतम धारा	हथियार	21.62	18.06	33.99	29.29
	नामित धारा	हथियार	11.94	12.27	17.68	17.89
	टॉर्क स्थिर	N m/Arms	53.78	67.06	53.784	67.064
	चरण प्रतिरोध	ओम ((20°C)	0.126		0.126
	चरण प्रेरण	एमएच	0.65		0.65
	बैक ईएमएफ	Vrms/krpm	52		52
पूर्ण एन्कोडर	एन्कोडर प्रकार		पूर्ण एन्कोडर		पूर्ण एन्कोडर
	संकल्प (एकल मोटर मोड़)	थोड़ा	23		23
	मोटर मल्टी टर्न काउंटर	थोड़ा	16		16
एक दिशात्मक स्थिति सटीकता		आर्क सेक	≤60	≤60	≤60	≤60
पोजिशनिंग की सटीकता की दोहराई जा सकती है		आर्क सेक	≤10	≤10	≤10	≤10
नामित रेडियल भार		एन	2750		3200
नाममात्र अक्षीय भार		एन	2750		3200
नामित पलटाव क्षण		N·m	1950		2500
जड़ता क्षण	ब्रेक के बिना		4.8*10^-3		4.8*10^-3
	ब्रेक के साथ		/		/
मास	ब्रेक के बिना		25		32
	ब्रेक के साथ		/		/
मोटर पोल की संख्या			20		20
परिवेश की स्थिति			संचालन तापमानः 0~40°C भंडारण तापमानः -20~60°C ऑपरेटिंग आर्द्रता/स्टोरेज आर्द्रताः 20~80% आरएच (कोई संघनक नहीं) कंपन प्रतिरोधः 24.5m/s2 (आवृत्तिः 10~400Hz) धूल या धातु के पाउडर, संक्षारक गैसों, ज्वलनशील गैसों, तेल कोहरे और अन्य इनडोर उपयोग से बचें, प्रत्यक्ष सूर्य के प्रकाश से बचें 1000 मीटर से कम ऊंचाई
मोटर इन्सुलेशन			इन्सुलेशन प्रतिरोध
			डायलेक्ट्रिक शक्ति
			इन्सुलेशन वर्ग
सुरक्षा के स्तर			पूरी तरह से बंद स्व-कूल्ड प्रकारः IP65
